縮合型液體硅膠是一種室溫硫化硅橡膠,固化配比為100:2~3,即100克硅膠中添加2-3克固化劑。宏圖硅膠不建議客戶私自在操作過程中添加硅油,防止降低硅膠性能。如若需要請咨詢我司!
縮合型液體硅膠特點:
1.流動性好、易操作、容易排泡、易脫模;
2.抗撕拉、耐高溫、拉力好,做出來的模具不變形;
3.翻模次數(shù)多、硅膠模具使用壽命長久;
4.性能可按需調整。

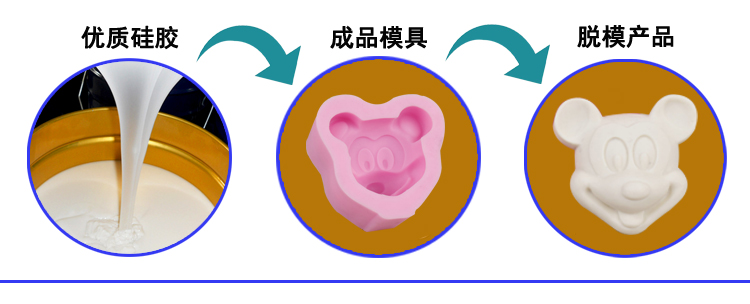

1.將液體模具膠與固化劑按重量比100:2~3進行配比混合攪拌均勻;
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理,這樣做的好處就是讓做出來的產品光滑無氣泡。(沒有真空機的可以延長固化時間,讓氣泡自然排出,但效果不是很理想);
3.在已經制作好的模種及模框上噴(涂)上一層脫模劑,將模種固定在中間,把排完氣泡的液體硅膠緩慢平穩(wěn)的倒入模框內,直至硅膠完全覆蓋住模種,然后靜止等其完全固化;
4.等到模具硅膠完全固化后即可進行脫模,取出硅膠模具進行邊緣處理。
5.一般硅膠模具做好建議放置24小時后在進行投入使用,可發(fā)揮出模具的最佳使用效果。
1.操作過程中不建議添加硅油,若必須要添加請咨詢自己的供貨商問其添加比例,切勿自己私自添加而導致硅膠性能下降;
2.配比后的硅膠要盡快在操作時間內使用完,避免造成原料浪費;

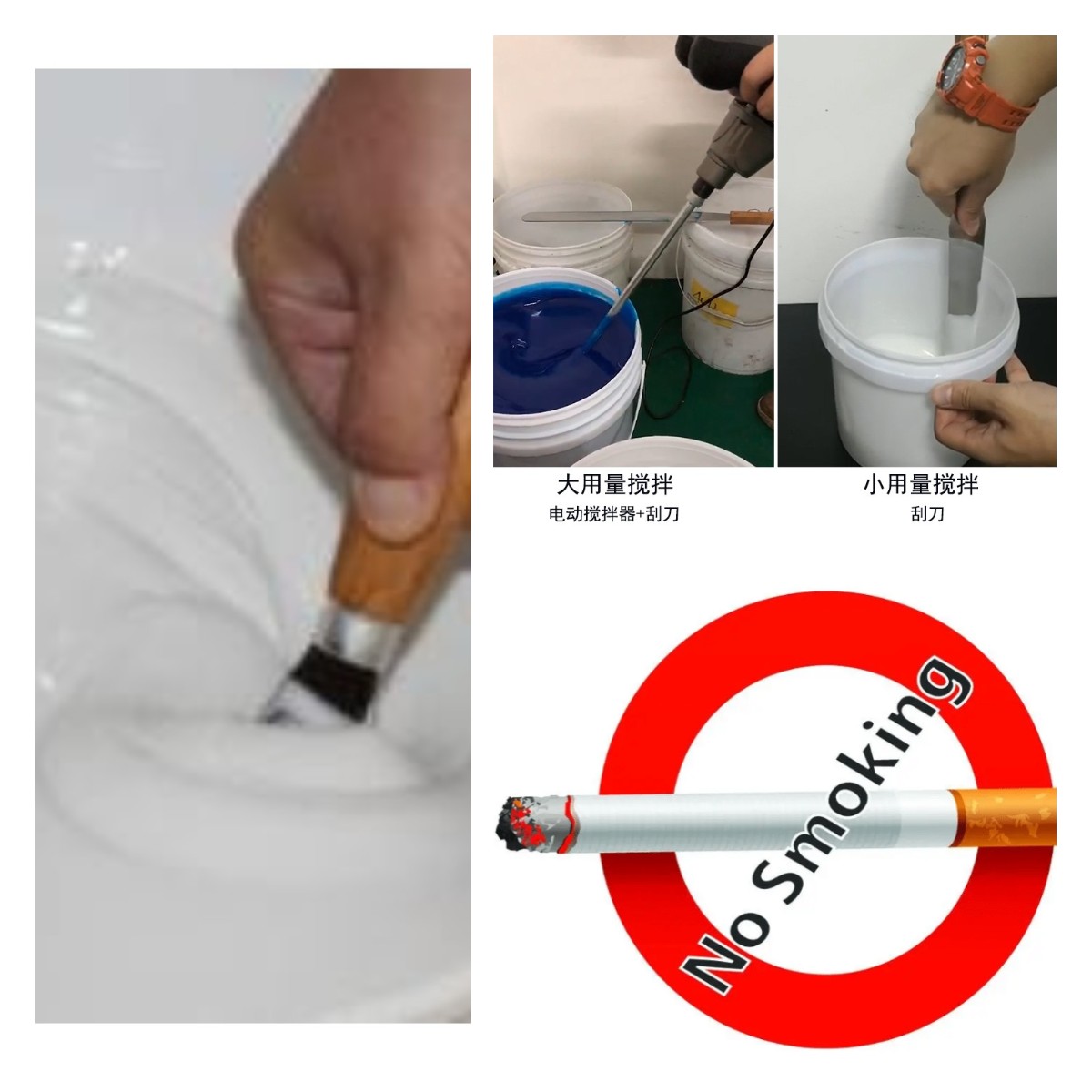

3.硅膠與固化劑一定要攪拌均勻,防止出現(xiàn)硅膠不固化的現(xiàn)象;
4.該產品屬于縮合型模具硅膠,不能與加成型硅膠混合使用。

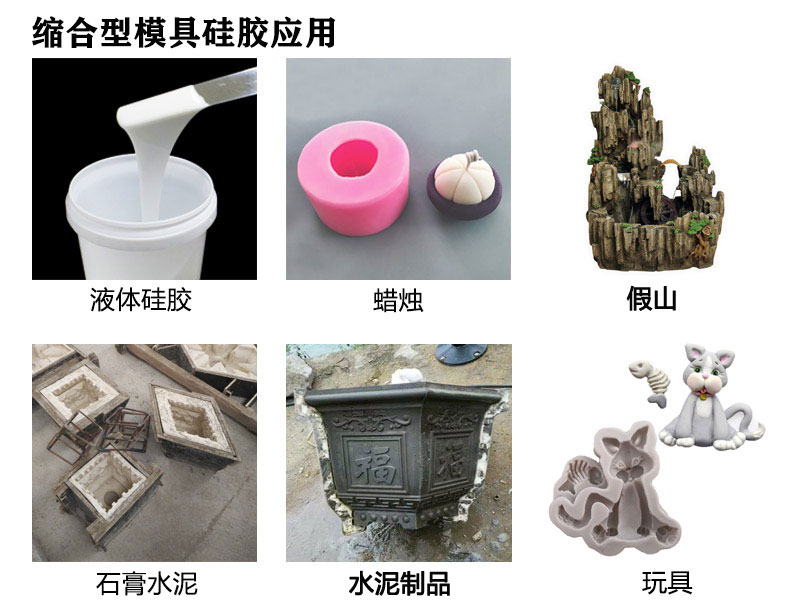

硬度范圍 | 0度-0度以下 | 5度 | 10度-20度 | 25度-35度 | 40度 | 45度-60度 |
用途建議 | 0度以下超軟,一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。 | 柔軟度一般,一般用于制作硅膠制品,也可以用于小而精細的翻糖模、皂模、移印膠頭等。 | 適用于各種灌模類產品,柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形,適用于分片刷模,比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。 | 很硬,類似運動鞋鞋底,適用于填充,電子灌封這方面,不建議開模。 | 硬度高于50度時硅膠會變脆,抗撕拉性能下降,沒有柔韌性,適合填充,不建議開模。 |
縮合型硅膠產數(shù)表 |
||||||

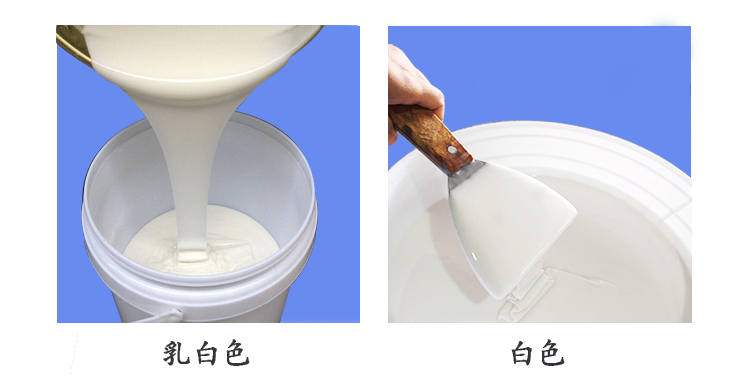

外觀 |
白色/半透明 |
|||||
硬度(邵氏A) |
15±2 |
20±2 |
25±2 |
30±2 |
33±2 |
40±2 |
硫化劑添(%) |
2-3 |
|||||
動力粘(mPa.s) |
1.3w±0.2w |
1.7w±0.2w |
2.5w±0.2w |
2.7w±0.2w |
2.5w±0.2w |
1.5w±0.2w |
拉伸強(MPa) |
2.5 |
2.8 |
3.4 |
4.0 |
3.5 |
|
撕裂強(KN/m) |
16±2 |
19±2 |
24±2 |
25±2 |
21±2 |
|
伸長率(%) |
380 |
530 |
410 |
420 |
450 |
180 |
密度(g/cm³) |
1.08 |
1.09 |
||||
操作時間(min) |
30-50 |
30-40 |
30-50 |
|||
硫化時間(h) |
4-5 |
3-4 |
4-5 |
|||
線收縮率(%) |
0.3 |
公司地址:廣東省 深圳市 龍崗區(qū) 龍城大道3020
座機:0755-28342471 郵箱:279840520@qq.com
深圳市宏圖硅膠科技有限公司 版權所有 ICP:粵ICP備17099390號
模具硅膠生產廠家:深圳液體硅膠生產基地
