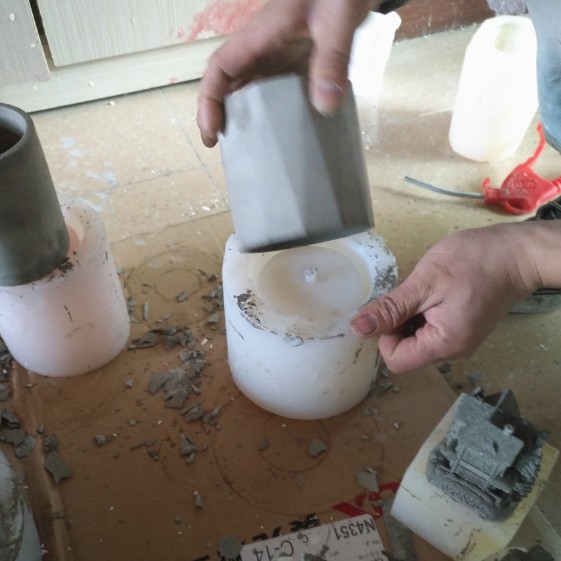

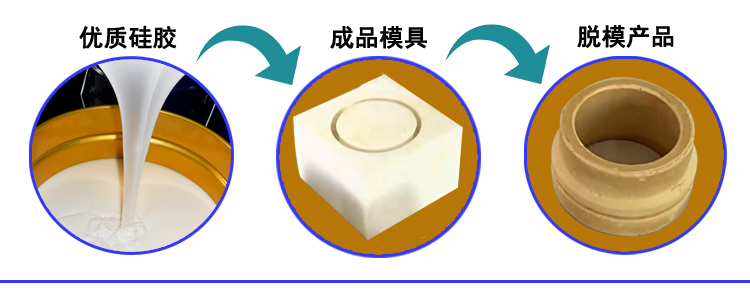

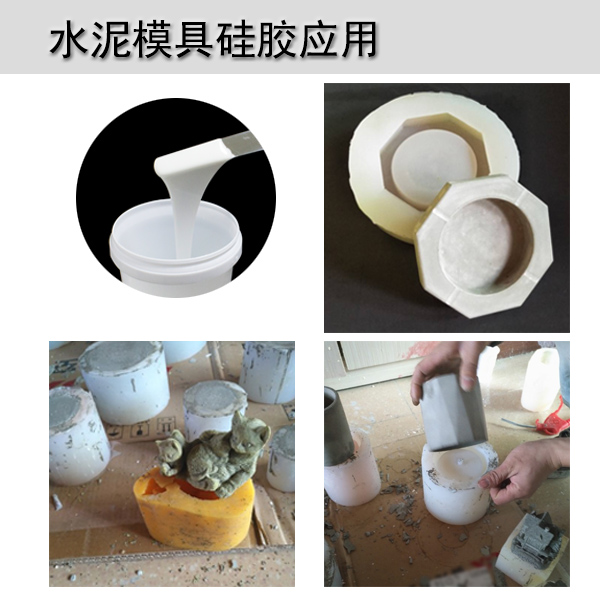

水泥制品模具硅膠是一款針對水泥產品較重、容易損壞模具而研發(fā)出來的模具硅橡膠。適合水泥產品大批量生產復制,而且復制花紋精致,紋路復制清晰,解決了其它材質無法將水泥表面上的圖案設計復制出來的問題。
特點:

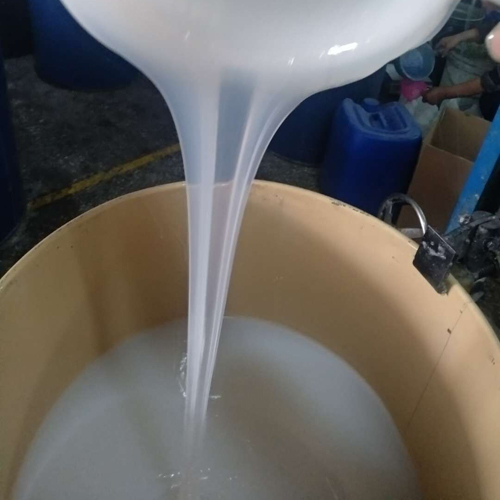

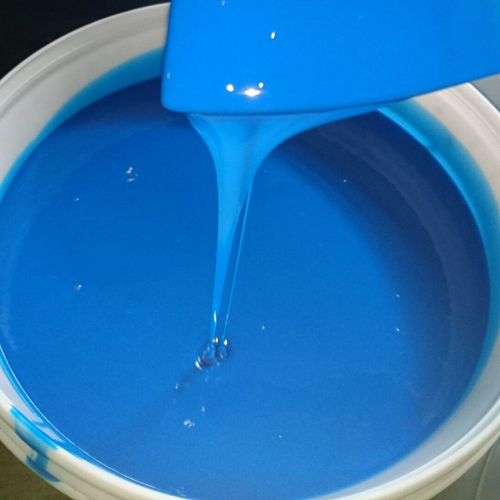

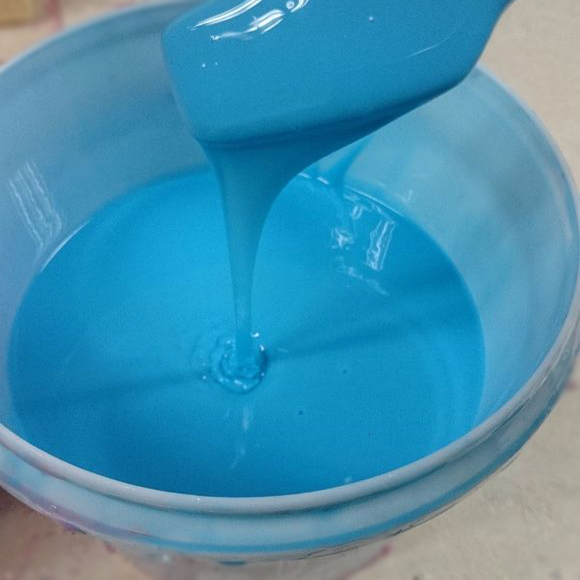

1.流動性好、易操作、脫模簡單;
2.做出來的硅膠模具不變形、耐高溫、不膨脹,使用壽命長久;
3.撕裂強度高、拉力好,翻模次數多;
4. 收縮率低(≤0.3%),可室溫快速固化成型,性能可按客戶要求調整;
5.適合各種大中小、形狀復雜的產品復制及硅膠模具制作。
硬度范圍 | 0度-0度以下 | 5度 | 10度-20度 | 25度-35度 | 40度 | 45度-60度 |
用途建議 | 0度以下超軟,一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。 | 柔軟度一般,一般用于制作硅膠制品,也可以用于小而精細的翻糖模、皂模、移印膠頭等。 | 適用于各種灌模類產品,柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形,適用于分片刷模,比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。 | 很硬,類似運動鞋鞋底,適用于填充,電子灌封這方面,不建議開模。 | 硬度高于50度時硅膠會變脆,抗撕拉性能下降,沒有柔韌性,適合填充,不建議開模。 |
縮合型硅膠參數表 | ||||||

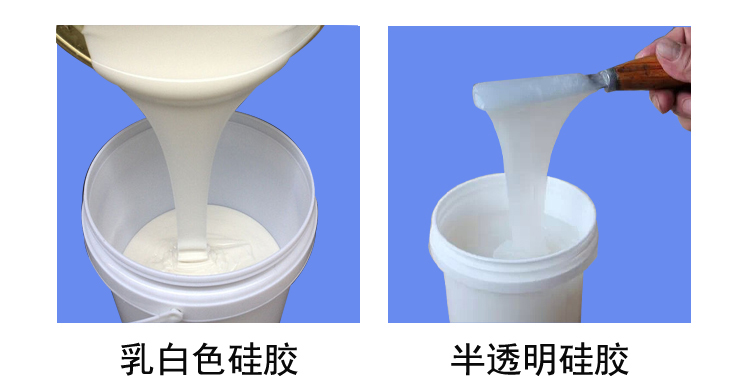

外觀 | 白色/半透明 | |||||
硬度(邵氏A) | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
硫化劑添加(%) | 2-3 | |||||
動力粘(mPa.s) | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
拉伸強度(MPa) | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
撕裂強(KN/m) | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
伸長率(%) | 380 | 530 | 410 | 420 | 450 | 180 |
密度(g/cm³) | 1.08 | 1.09 | ||||
操作時間(min) | 30-50 | 30-40 | 30-50 | |||
硫化時間(h) | 4-5 | 3-4 | 4-5 | |||
線收縮率(%) | 0.3 |
