樹脂雕塑模具硅膠有加成型模具硅膠和縮合型模具硅膠兩種,前者屬于食品級硅膠,與固化劑的配比為1:1。后者屬于工業(yè)級硅膠,與固化劑的配比為100:2-3。
因為樹脂雕塑產品一般尺寸較大,而且花紋非常精細,紋路比較復雜,所以用來制作硅膠模具通常使用刷模工藝的比較多,這樣能夠更好的將產品復雜的紋路給清晰的復制出來。使用灌模工藝的一般適用于那些花紋比較簡單的樹脂雕塑產品。
特點
①抗撕拉能力強、拉力好,做出來的硅膠模具更耐用,不變形;
②特調產品,不冒油,解決了翻模樹脂產品時出現冒油的現象;
③低縮水率≤1‰,翻模次數多,硅膠模具使用壽命長久;
④模具硅膠硬度、粘度、操作時間可按需調整,滿足不同客戶要求。
⑤耐燒性能優(yōu)秀,可耐高溫能達到180℃-250℃,加入特殊耐燒劑后,耐高溫可高達300℃,解決了因樹脂產品在固化過程中放熱而導致出現燒模的現象;

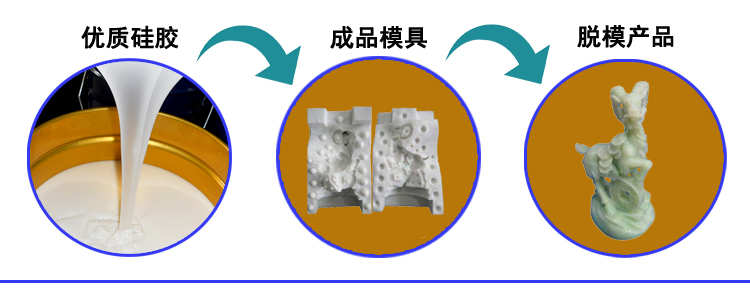

以花紋簡單的小件工藝品為大家講解硅膠的灌模工藝操作流程(以縮合型為例):
①將硅膠與固化劑按100:2-2.5進行配比混合攪拌均勻;
②把配比好的硅膠放入抽真空機中進行抽真空排氣泡處理,使做出來的產品光滑無氣泡。沒有真空機的可以延長固化時間,讓氣泡自然排出,但效果不是很理想;
③在已經制作好的模種及??蛏蠂姡ㄍ浚┥弦粚臃彩苛?,將模種固定在中間,把排完氣泡的硅膠緩慢平穩(wěn)的倒入??騼?,直至硅膠完全覆蓋住模種,然后靜止等其完全固化;
④等到模具硅膠完全固化后即可進行脫模,取出硅膠模具進行邊緣處理。
⑤一般硅膠模具做好建議放置24小時后在進行投入使用,可發(fā)揮出模具的最佳使用效果。
①硅膠與固化劑一定要攪拌均勻,避免出現硅膠不固化現象;
②配置好的液體硅膠要在可操作的時間內盡量用完;
③原模型產玻璃、陶瓷或涂有涂料時,原模型用洗發(fā)香波溶液或肥皂水均勻涂一遍,待水份揮發(fā)后,再灌注或刷涂模具硅膠,有利于更好脫模;
④加成型硅膠和縮合型硅膠不能相互接觸,否則會是硅膠"中毒",造成硅膠不固化;
⑤加成型硅膠操作時不能與水、雜質、有機錫催化劑、酸、堿及含有氮、磷、硫的化合物接觸,使用時不能混入這些物質,避免硅膠出現不固化現象。
硬度范圍 |
0度-0度以下 |
5度 |
10度-20度 |
25度-35度 |
40度 |
45度-60度 |
硬度用途建議 |
0度以下超軟,一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。 |
柔軟度一般,一般用于制作硅膠制品,也可以用于小而精細的翻糖模、皂模、移印膠頭等。 |
適用于各種灌模類產品,柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形,適用于分片刷模,比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。 | 很硬,類似運動鞋鞋底,適用于填充,電子灌封這方面,不建議開模。 | 硬度高于50度時硅膠會變脆,抗撕拉性能下降,沒有柔韌性,適合填充,不建議開模 |
縮合型硅膠參數 |
||||||
外觀 |
白色/半透明 |
|||||
硬度(邵氏A) |
15±2 |
20±2 |
25±2 |
30±2 |
33±2 |
40±2 |
硫化劑添加量(%) |
2-3 |
|||||
動力粘(mPa.s) |
1.3w±0.2w |
1.7w±0.2w |
2.5w±0.2w |
2.7w±0.2w |
2.5w±0.2w |
1.5w±0.2w |
拉伸強度(MPa) |
2.5 |
2.8 |
3.4 |
4.0 |
3.5 |
|
撕裂強度(KN/m) |
16±2 |
19±2 |
24±2 |
25±2 |
21±2 |
|
伸長率(%) |
380 |
530 |
410 |
420 |
450 |
180 |
密度(g/cm³) |
1.08 |
1.09 |
||||
操作時間(min) |
30-50 |
30-40 |
30-50 |
|||
硫化時間(h) |
4-5 |
3-4 |
4-5 |
|||
線收縮率(%) |
0.3 |
樹脂雕塑模具硅膠主要用于復模大中小件樹脂模型工藝擺掛件、工藝品雕塑、 動物泥塑模具、精細玻璃鋼雕塑、人物雕塑、動漫游戲人物模型定做,傳統(tǒng)類石膏像、觀音石膏像模具、泥雕模型、動物泥塑模具、玻璃鋼雕塑。
△硅膠產品一覽
模具硅膠產品 食品級硅膠產品 人體硅膠產品 移印硅膠產品 加成型硅膠產品 縮合型硅膠產品 電子灌封膠產品 液槽膠產品 手板模型設計專用硅膠產品 注射成型硅膠產品 發(fā)泡膠產品 硅油產品 硅膠模具成品 油泥、縫合模塊
△硅膠產品案例
實拍硅膠產品案例
△硅膠產品資訊
宏圖硅膠廠家新聞 硅膠行業(yè)新聞 硅膠產品技術問答
