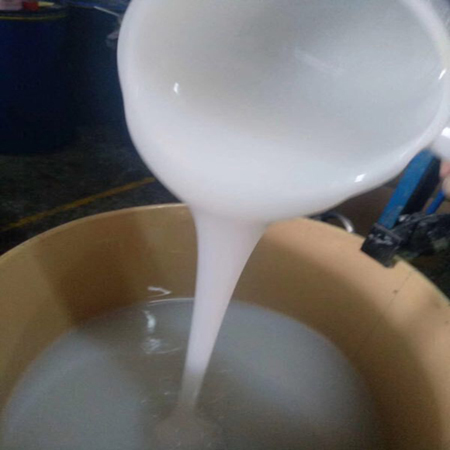

工藝品模具硅膠是一款專門為翻模工藝品研發(fā)的一種模具液體硅膠,由AB組分構(gòu)成,A組分硅膠,B組分固化劑,使用時將兩種組分按一定重量比進(jìn)行混合攪拌均勻即可室溫固化成型。加成型硅膠配比為:1:1,縮合型硅膠配比為100:2-2.5。
特點(diǎn):
①流動性好、粘度低,具有良好的操作性;
②耐高低溫、耐酸堿、耐老化;
③拉力好、抗撕裂強(qiáng)度好,做出來的硅膠模具不變形;
④線收縮率低、易脫模、翻模次數(shù)多;

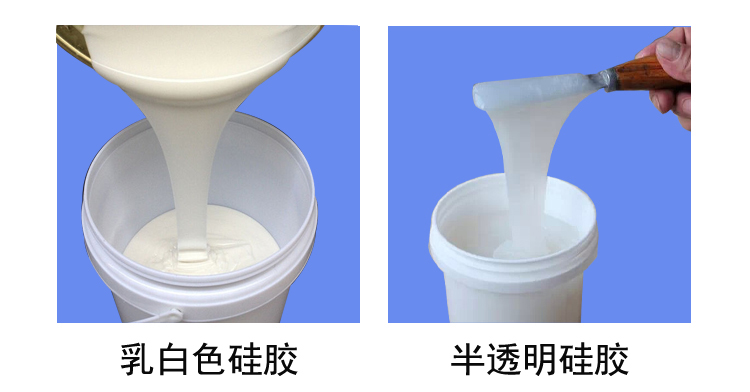

⑤顏色、硬度、粘度、操作時間均可按需調(diào)整。

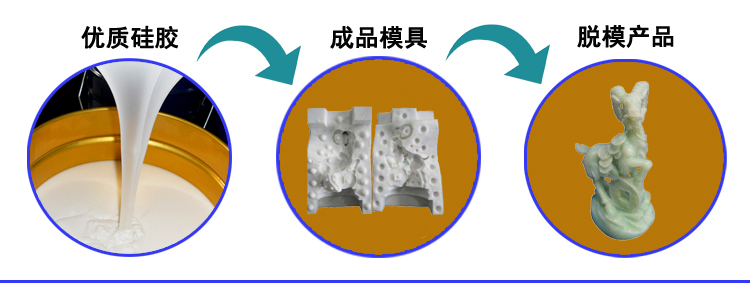

①將硅膠與固化劑按重量比進(jìn)行配比混合攪拌均勻(加成型配比1:1,縮合型配比100:2-2.5);
②將混合攪拌均勻后的硅膠放入抽真空機(jī)進(jìn)行抽真空排氣泡處理,這樣做的好處就是讓做出來的產(chǎn)品光滑無氣泡。(沒有真空機(jī)的可以延長固化時間,讓氣泡自然排出,但效果不是很理想);
③在已經(jīng)制作好的模種及??蛏蠂姡ㄍ浚┥弦粚用撃?,將模種固定在中間,把排完氣泡的液體硅膠緩慢平穩(wěn)的倒入??騼?nèi),直至硅膠完全覆蓋住模種,然后靜止等其完全固化;
④等到模具硅膠完全固化后即可進(jìn)行脫模,取出硅膠模具進(jìn)行邊緣處理。
⑤一般硅膠模具做好建議放置24小時后在進(jìn)行投入使用,可發(fā)揮出模具的最佳使用效果。
①硅膠與固化劑一定要攪拌均勻,避免出現(xiàn)硅膠不固化現(xiàn)象;
②配置好的液體硅膠要在可操作的時間內(nèi)盡量用完;
③原模型產(chǎn)玻璃、陶瓷或涂有涂料時,原模型用洗發(fā)香波溶液或肥皂水均勻涂一遍,待水份揮發(fā)后,再灌注或刷涂模具硅膠,有利于更好脫模;
④加成型硅膠和縮合型硅膠不能相互接觸,否則會是硅膠"中毒",造成硅膠不固化;
⑤加成型硅膠操作時不能與水、雜質(zhì)、有機(jī)錫催化劑、酸、堿及含有氮、磷、硫的化合物接觸,使用時不能混入這些物質(zhì),避免硅膠出現(xiàn)不固化現(xiàn)象。
注:以上為縮合型硅膠性能產(chǎn)數(shù)。
硅膠與固化劑配比后可操作時間和脫模時間:
1.固化劑添加量1%時,2.5小時膠體還會流動,6-8小時可以脫模;
2.固化劑添加量2%時,50分鐘-1小時膠體還會流動,2-3小時可以脫模;
3.固化劑添加量3%時,28-30分鐘膠體還會流動,1.5-2小時可以脫模;
4.固化劑添加量4%時,10-15分鐘膠體還會流動,1-1.5小時可以脫模。

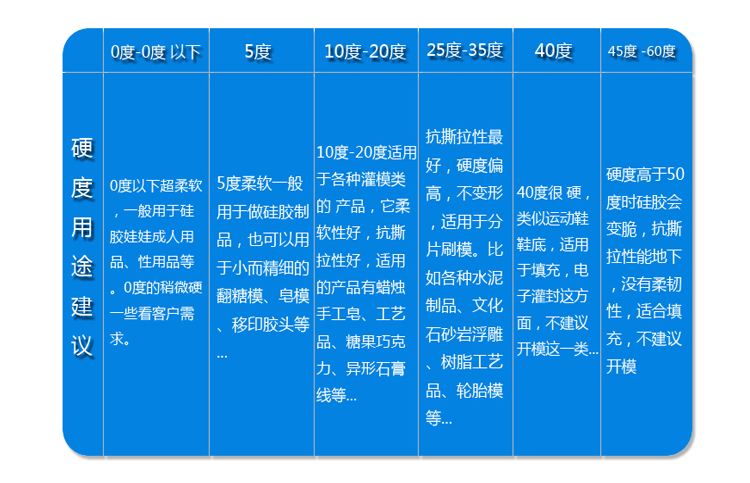

工藝品模具硅膠主要用于玩具、工藝禮品、花紋精細(xì)的產(chǎn)品、包模、灌注模具產(chǎn)品 、POLI工藝品、樹脂工藝品、燈飾、蠟燭,等工藝品的復(fù)模及精密的模具制造。
公司地址:廣東省 深圳市 龍崗區(qū) 龍城大道3020
座機(jī):0755-28342471 郵箱:279840520@qq.com
深圳市宏圖硅膠科技有限公司 版權(quán)所有 ICP:粵ICP備17099390號
模具硅膠生產(chǎn)廠家:深圳液體硅膠生產(chǎn)基地
